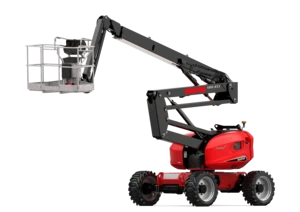

LOCATION NACELLE DIESEL TELESCOPIQUE

Nacelle diesel télescopique 28 m destinée aux travaux en hauteur de grande ampleur, adaptée aux environnements extérieurs et aux chantiers exigeants. Le bras télescopique offre une portée horizontale étendue et un accès direct aux zones élevées avec une grande précision. Avec sa motorisation diesel et puissante, garantissant des performances optimales sur terrains difficiles. Châssis robuste tout-terrain, grande garde au sol et transmission adaptée aux conditions de chantier. Commandes proportionnelles assurant des mouvements fluides et sécurisés.

📌 Nomenclature – Nacelle télescopique diesel Manitou 280 TJ

1. Désignation

• Machine : Nacelle élévatrice télescopique diesel

• Marque : Manitou

• Modèle : 280 TJ

• Type de moteur : Diesel

2. Performances principales

• Hauteur de travail max. : ~27,73 m

• Hauteur de plateforme : ~25,73 m

• Déport horizontal max. : 21,45 m

• Capacité de la plateforme :
  • Jusqu’à 350 kg (3 personnes) / 240 kg (2 personnes)

3. Motorisation

• Type : Diesel

• Marque Moteur : Yanmar 4TNV88C ou équivalent selon série

• Puissance : ~46 ch / ~34,3 kW

• Norme émissions : Stage V (selon version)

• Capacité réservoir carburant : ~76–78 L

4. Châssis & mobilité

• Transmission : 4×4 (toutes roues motrices)

• Direction : 4 roues directrices (incluant crab steer)

• Type de pneus : Pneus tout-terrain pleins ou foam-filled

• Vitesse de translation :
  • Mode transport : ~4,5 km/h
  • Mode travail : ~0,8 km/h

• Pente franchissable : jusqu’à ~35–40 %

5. Structure de levage

• Flèche télescopique : acier haute résistance

• Rotation tourelle : 360° continue

• Rotation panier : ±90°

• Jib télescopique intégré (accès en négatif)

• Mouvements proportionnels simultanés pour précision

6. Dimensions & Poids

• Longueur hors tout : ~11,35 m

• Largeur hors tout : ~2,43–2,48 m

• Hauteur hors tout : ~2,71–2,73 m

• Poids à vide : ~16 500 kg

• Empattement : ~2,80 m
